Localizar un rebaño donde no llega la red

Dehesa en Extremadura, sin cobertura móvil estable.

El problema

Los localizadores comerciales dependen de red celular y de una cuota mensual. Aquí no hay red estable, y no hay cuota que lo arregle.

La solución

Una malla LoRa privada en 868 MHz. Cada collar reporta cada 30 minutos — suelo de 5 minutos si hay movimiento — a un gateway. Un puente en Raspberry Pi, con router 4G, sube las posiciones a un servidor propio. La app dibuja el rebaño y avisa si cruza una puerta virtual.

Rebaño avanzando por un camino de la dehesa

Dehesa extremeña a contraluz al atardecer

Arquitectura

La app

Una app de iOS hecha a medida para el ganadero. La finca está parametrizada con su perímetro y sus puertas; el sistema avisa si un collar sale de la finca por una puerta (alerta de salida).

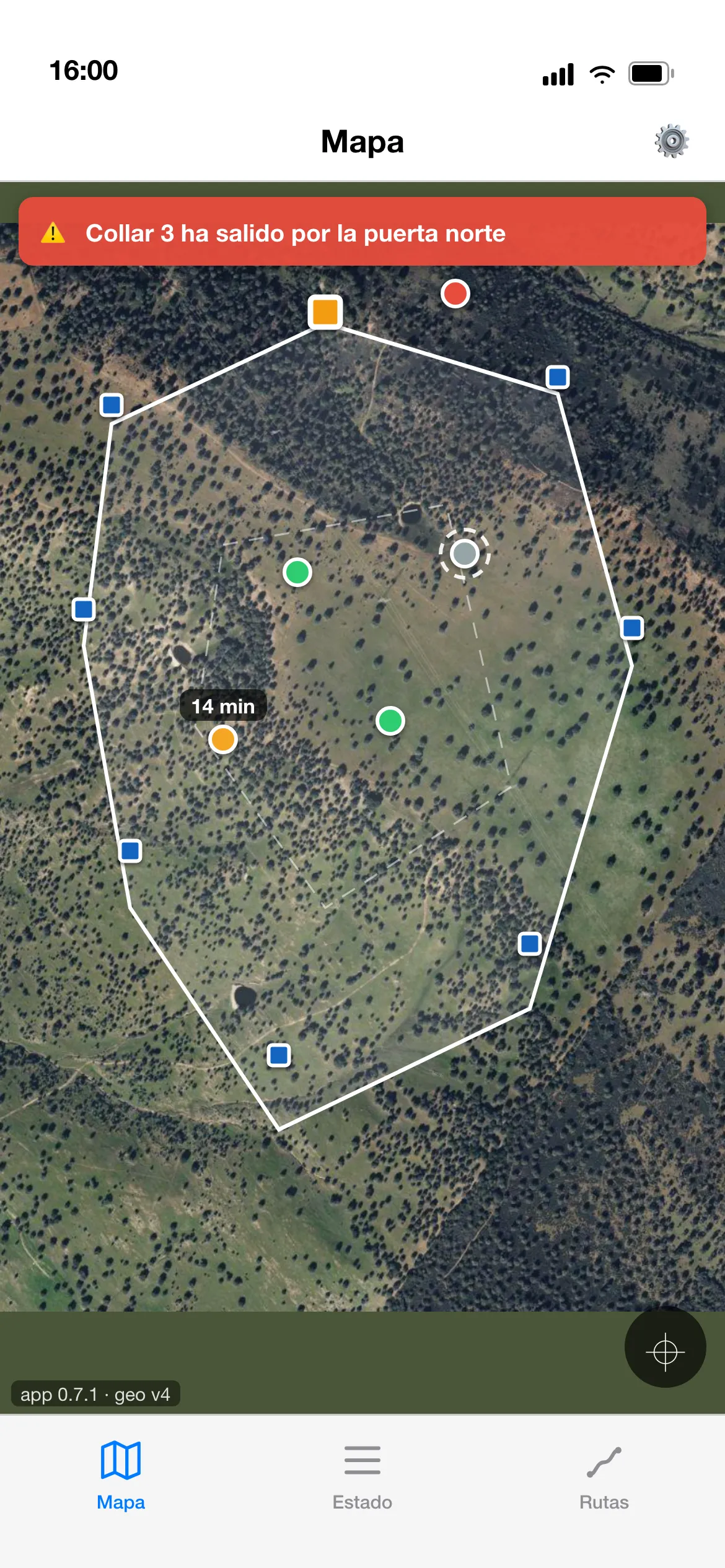

Vista recreada del mapa: el rebaño y el perímetro de la finca con sus puertas — **Mapa** — El rebaño en tiempo real. Vista recreada.

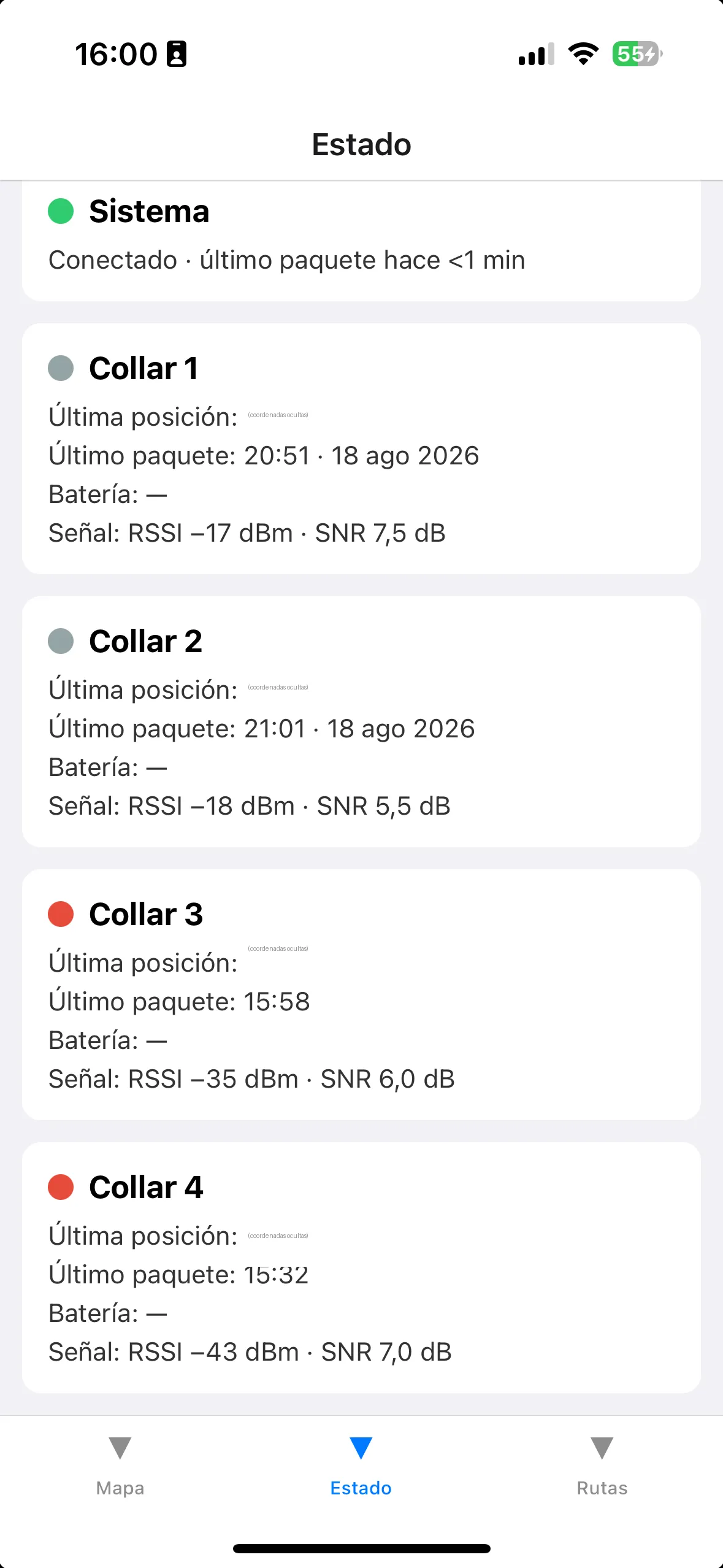

Pantalla Estado de la app: último paquete, señal y batería por collar — **Estado** — Último paquete, señal (RSSI/SNR) y batería por collar.

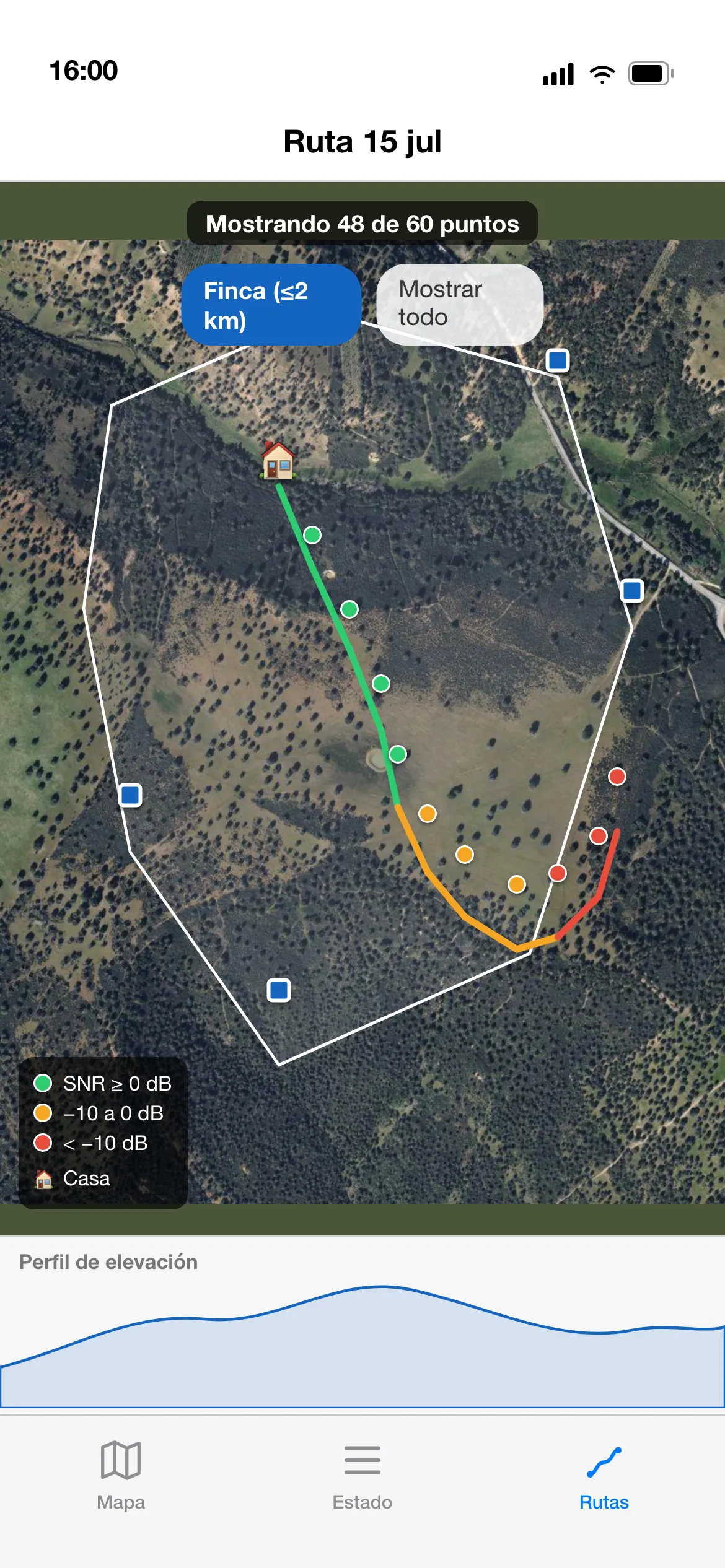

Vista recreada de una ruta: recorrido coloreado por la calidad de señal — **Rutas** — Recorrido histórico con calidad de señal por tramo. Vista recreada.

Decisiones

Pila DESTIMACIÓN

Célula LiSOCl₂ ER34615. Autonomía ~22 meses proyectados.

IP65VERIFICADO

Caja estanca de ABS con cuna PETG impresa. Campo, lluvia, encina.

Antena FPCVERIFICADO

Radio dentro de la caja. Sin mástil externo que se arranque.

Sin repetidorVERIFICADO

Jornada de campo, 300 paquetes, enlace directo. Cubre.

Hardware

Tres placas de prueba, para comprobar alcance y tomar mediciones. No son las definitivas.

Estado

Backend en producción
Primeros collares montados
Sistema en funcionamiento
